مُساهمةموضوع: دورة صيانةأجهزة الحاسوب   الجمعة ديسمبر 05, 2008 4:49 pm





المرحلة الاولى


السلام عليكم ورحمة الله وبركاته

تحية طيبة لكم من فريق دورة صيانة الحاسوب

في البداية سوف نستعرض معكم على شكل نقاط ( مراحل الدورة ) :

1 تعريف الحاسب الآلي وأقسامة .

2تعريف بالمكونات المادية للحاسب الآلي وتجميع جهاز حاسوب

3التعرف على البيوس وعملية الفورمات وتطبيقها على الأجهزة مع توابعها من تعريف للقطع وغيرها إن شاء الله .

4 مشاكل وحلول الأجهزة وتحسين الأداء .


أولا .:

الحاسوب ::هو جهاز ألكتروني يقوم بادخال البيانات فيه عن طريق مكونات و وحدات واجهزة خاصة ويقدم بالمقابل ناتج كمعلومات خارجة ويتم عرضها عن طريق اجهزة ووحدات خاصة . يتألف نظام الكمبيوتر بشكل عام من مكونين اساسين وهما المكونات المادية

(Hard Were ) ومكونات برمجية (وهي البرامج (( Soft Ware ))





المكونات الصلبة (Hard Were )


وهي تتألف من كل المكونات الملموسة والمحسوسة والاجسام الصلبة التي تدخل في تكوين الجهاز وهي أجزاء كهربائية واجهزة الكترونية مثال عليها : لوحة المفاتيح , الشاشة .. وغيرها .

المكونات المادية ( Soft Ware )

وهي تتألف من البرامج والتطبيقات المخزنة في الجهاز . وهي تنقسم الى قسمين هما :

1) برامج النظام ( System Soft Ware) وهي تشمل كل البرامج التي تسيطر وتتحكم بالعمليات التي تحصل داخل الجهاز من امثلتها : نظام ويندوز , نظام لينكس .. وغيرها من انظمة التشغيل ..

2) برامج العمليات(Application Soft Ware ) : وهي البرامج المساعدة في عمليات التطبيقات في النظام مثل برامج الطباعة والقراءة مثل برامج الاوفيس وغيرها .


ثانيا :

التعريف بمكونات الحاسب الآلي .. ( Organization of a computer )

يتألف الجهاز من أربع وحدات أساسية في تكوينه وهي وحدة الادخال ووحدة الاخراج ووحدة العمليات ووحدة التخزين .


وتناولها بالشرح هنا :


وحدة الإدخال والاخراج : ( InPut \ OutPut )

وهي تتكون من الاجهزة التي تقوم بتحويل الاوامر التي يلقيها عليها الانسان كالحروف ولاوامر الصوتية ويحولها الى إشارات ورموز يفهمها الجهاز أي يحولها الى لغة الاعداد الثنائية ( 0 , 1 ) ومن هذه الاجهزه عندنا :

• لوحة المفاتيح .( Key board )

• الفأرة (Mouse)

• الماسحة الضوئية.

• جهاز الميكرفون (Microphone ) .

• الكاميرات الرقمية .


وحدة الإخراج ( Out Put)


وهي تتكون من الجهزة التي تقوم بعكس عملية اجهزة الادخال اي انها تقوم بتحويل الاشارات والرموز التي يطلقها الجهاز ( 0 , 1 ) ويحولها الى لغة مفهومة يمكن ان يتفهمها البشر , ومن امثلتها نذكر :



• الشاشة (Monitor )

• الطابعة .(Printer )

• سماعات الرأس ومكبرات الصوت .(Headphone and Speaker )


• وحدة العمليات : ( Processing Unit )

وهي تشمل العمليات التي تحدث داخل وحدة المعالجة المركزية وتقسم الى جزئين هما :

وحدة التحكم , ووحدة العمليات الحسابية والعمليات المنطقية .

• وحدة التحكم : ( Control Unit )

وهي التي تتحكم وتسيطر بكل العمليات التي تجري في الجهاز .

• وحدة العمليات الحسابية والمنطقية : ( Arithmetical logic Unit )

وهي التي تقوم بالتحكم في العمليات الحسابية والتطبيقات .




وحدة التخزين ( Memory )



وهي الوحدة المسؤولة عن تخزين البيانات فيها وهي عادة ما تتم تقسيمها وترتيبها على عدة مستويات , أهم مستويات يجب ان يشملهما التقسيم هما الذاكرة الرئيسية ( Main \Primary Memory )

والقسم الثاني المهم هو الذاكرة المساعدة

(Secondary \ Auxiliary Memory )

والقسم الثالث ما يسمى بالذاكره الغير ظاهره ( Cache Memory ) .


الذاكرة الرئيسية ( Main \ Primary Memory )

وهي الذاكره التي يستخدمها الجهاز بشكل مباشر وتعد الخيار الافتراضي للتشغيل وهي تتألف من نوعين أثنين هما :

1) Read Only Memory (( ROM )) : وهي التي تقوم بتحميل وتجري عليها العمليات الاساية لبدء تشغيل النظام في الكمبيوتر .



2) Random Access Memory (( RAM )) : وهي تسمى ايضا بالذاكرة المتطايرة وبها يتم تحميل البرامج التي يتم تطبيقها على الجهاز اي التي تقوم يقوم المستخدم للجهاز باستخدامها وسميت بالذاكرة المتطايرة (Volatile) لانه بمجرد فصل التيار الكهربائي عنها تفقد كل المعلومات التي كانت عليها ولم يتم تخزينها في وحدة التخزين المركزية .

الذاكرة المساعدة (Secondary \ Auxiliary Memory )

وهي القرص الصلب ويتم فيها حفظ البيانات والمعلومات بشكل مستمر , وهي لا تقفد البيانات فيها بعد حفظها سواء بوجود تيار كهربائي او عدمة لذلك توصف بانها ذاكره غير متطايرة ( Non-Volatile ) وهي لا يتم الوصول اليها مباشرة بمجرد اقلاع الجهاز , وهذه القسم من الذاكره يحتوي على عذذ من الاجزاء المساعدة مثل محركات الاقراص المرنة ومحرك الاقراص الصلبة وأجهزة الدي في دي .. وغيرها . تستخدم لمساعدة ومساندة هذا القسم من الذاكرة . ومن امثلتها كما ذكرنا القرص الصلب (Hard Disk ) .

الذاكرة الغير ظاهرة ( Cache Memory )

وهي قد تكون على رقاقة خاصة او مثبتة بالجهاز نفسة . ولكن الان منذ وقت ليس ببعيد أصبحت تاتي مدمجة مع cpu

وحدات الربط (( System Bus ))

ويتم الربط بين وحدات الجهاز ومكوناته المختلفة عن طريق مجموعة من وحدات التوصيل او ما يشبة اسلاك التوصيل (System Bus) وهي ليست اسلاك عادية وانما نوع خاص صمم خصيصا لنقل البيانات وهناك ثلاث انواع لوحدات التوصيل تربط بين مكونات الجهاز ووحدته البنائية وهي :

وحدات توصيل بيانات المعلومات(Data Bus ) , وحدات توصيل بيانات العنوان (Address Bus) , وحدات توصيل بيانات التحكم (Control Bus ).

ونفصل ذكرها كل على حدة :

وحدات توصيل بيانات المعلومات(Data Bus )


وهي مسؤولة عن توصيل البيانات والمعلومات بين أجزاء الجهاز المختلفة وهي ثنائية الاتجاة أي تذهب من والى مختلف الجزاء في الكمبيوتر .

وحدات توصيل بيانات العنوان (Address Bus)

وهي المسؤولة عن حمل بيانات عنوان كل وحدة وحيث يجب ان تخزن البيانات على وحدة التخزين وهي ذات اتجاة واحد فقط

وحدات توصيل بيانات التحكم (Control Bus)

وهي مسؤولة عن حمل بيانات المر المطلوب فعله بالبانات المحددة مثلا مطلوب قرأة المعلومة , او كتابة معلومة او نسخها .. وهكذا ..

والان نلخص لكم ما تم الحديث عنه بالسابق بشكل رائع

أولا : كلمة Hardware

حتى ألخص الأمر وابتعد عن الإجابات العلمية البحته التي قد تعقد الأمر اكثر

سأ سأل سؤال !!

ما الفرق بين الهاردوير Hardware والسوفت وير Software؟


الهاردوير: هو كل شيء تستطيع أن تلمسه بيديك من قطع و مكونات للكمبيوتر يعني اشياء ملموسة

مثل الهارديسك والمعالج والشاشة والسماعات وغيرها..

أما السوفت وير: فيه بشكل مختصر البرامج اللي يشغلها الكمبيوتر باختلاف أنواعها أو أنظمة التشغيل ويندوز xp وفيستا وغيرها تسمى سوفت وير وطبعا ما تقدر تلمسها بيدك أو تتحسسها لكن ممكن تشوفها وتستخدمها عن طريق الكمبيوتر

وطبعا الهاردوير والسوفت وير مكملان لبعضهما البعض يعني ما تقدر تشغل برنامج بدون قطع هاردوير والعكس صحيح

وهذه صورة توضيحية توضح لك الفرق بين الإثنين




الرجوع الى أعلى الصفحة اذهب الى الأسفل
http://com-wa7a.yoo7.com/index.htm
صدى الصمت
صاحب الموقع
صاحب الموقع


ذكر
عدد الرسائل: 1590
العمر: 31
الإقامة : فلسطين
العمل/الترفيه: استاذ جامعي/ جامعة القدس المفتوحة
المزاج: الحمدلله
منتدى واحة الحاسوب:
تاريخ التسجيل: 26/10/2008

مُساهمةموضوع: رد: دورة صيانةأجهزة الحاسوب   الجمعة ديسمبر 05, 2008 4:59 pm

المكونات المادية ( الصلبة )



المرحلة الثانية

اللوحة الأم + مزود الطاقة

Mother Board + power supply

الكيس من الأمام .






الكيس من الداخل .

سيتم تفصيل الكيس من الداخل .



اولا المذربورد Motherboard "لوحة الام"


عبارة عن لوحة الكترونية مربعة او مستطيلة الشكل

وتعتبر هي الجزء الاساسي الذي يثبت في الكيس ويلحق بها باقي الاجزاء الاخرى

مثل المعالج والرام وكروت الخارجية وكذلك توصيل الهارديسك والديفيدي من خلالها .

وهذه صورة عامة للمذر بورد " اللوحة الام




وهنا المذربورد الحديثة




اختلف فيها

اصبح منفذ مزود الكهرباء للمزربورد 24 فتحة بدلا من 20

اصبح منفذ كرت الشاشة يسمى
PCIExpress بدلا من AGP فسرعته اضعاف مضاعفة من الاخر


أصبح مقبس ال
cpu - "الsocket"
باسنان بدلا من فتحات "سنوضح عنه لاحقا" .

ويوجد منفذ مزود كهربائي ثانوي للمزربورد مكون من 4 فتحات غير االمنفذ الاول الرئيسي "الذي يتكون 24 فتحة".

وأيضا يوجد منفذ مزود كهربائي ثانوي في بعض المزبوردات "القديمة" التى تدعم معالج بينيوم 4




هذه صورة للمزربورد من الخلف




وهي امركبة في الكيس .



نسمع عن مزربورد مدمجة ؟ما هي ؟



هي المزربورد التى يأتي معها كروت مثل كرت شبكة و كرت صوت وكرت شاشة فيكونوا مدموجين معها

وهذا ما يسمى كروت Built in

"داخلي". بدلا من تركيب كروت PCI وهذا يوفر علينا .

فالان 99% من المزربوردات يدمج معها كرت الصوت وكرت شبكة .



أما عن كروت الشاشة فبعض المزربرودات لا تحتوي على كروت شاشة مدمجة بل منفذ لكرت الشاشة " الذي يسمى AGP او PCI Express يركب عليها كرت شاشة خارجي .

كما في الصورة




وبعضها يحتوي على كرت شاشة مدمج فقط .



وبعضها يحتوي على كرت شاشة مدمج + منفذ لكرت الشاشة " الذي يسمى AGP او PCIExpress " ساقول لاحقا لماذا ؟.


كما في الصورة





عند اختيار المزربورد يجب ان تكون جودتها من النوع الممتاز لانها تحدد مدى قابلية جهازك لزيادة سرعته وقدرته مستقبلا(كالمعالج والرامات وشقوق PCI وكرت الشاشة ومنافذ الساتا او IDE)

وايضا جودتها تؤثر في سرعة الجهاز .فلو كانت جودتها رديئة والمعالج والرمات من النوع الممتاز فذلك لا يعطيك الاداء الذي ترغبه
.

ملاحظة شكل وحجم المزربورد يختلف من جهاز إلى اخر, فقد تجد بعض المزربوردات كبيرة وبعضها صغيرة وايضا تجد اختلاف في أماكن وضع مكوناتها مثل سلوت الرام او منفذ الساتا والIDE .ولكن هدف المكونات واحد في جميع المزربوردات .


من الاعطال الشائعة في المزبورد هو عطل احد المكثفات

" capacitor" الموجودين حول مقبس "socket"الcpu فتكون منفوخة وعند تشغيل الحاسوب يسمع تنفيس فيه . طبعا فني او مهندس الالكترونيات هو الذي يصلح العطل فيقوم بتغيره لان له ارقام معينة يأتي بمثله.

كما في الصورة



سؤال لو فتحة لوحة المفاتيح او الماوس عطلت ؟ هل ارمي المزربورد ؟



بالطبع لا . يوجد هناك بدائل لهذه المشكلة . يمكن شراء ماوس او لوحة المفاتيح من نوع USB بدلا من ps2 .

وايضا يمكن شراء قطعة تسمى usb 2 ps2 .

كما في الصورة



الرجوع الى أعلى الصفحة اذهب الى الأسفل
http://com-wa7a.yoo7.com/index.htm
صدى الصمت
صاحب الموقع
صاحب الموقع


ذكر
عدد الرسائل: 1590
العمر: 31
الإقامة : فلسطين
العمل/الترفيه: استاذ جامعي/ جامعة القدس المفتوحة
المزاج: الحمدلله
منتدى واحة الحاسوب:
تاريخ التسجيل: 26/10/2008

مُساهمةموضوع: رد: دورة صيانةأجهزة الحاسوب   الجمعة ديسمبر 05, 2008 5:08 pm

البور سبلاي "power supply " مزود الطاقة



هو عبارة عن صندوق معدني مرفق في البوكس(case)

يقوم بتوزيع التيار الكهربائي إلى جميع مكونات الحاسوب"المزربورد , الهاردديسك , السي دي روم

تخرج منه مقبسات لتزود مكونات الجهاز بالكهرباء

كما في الصورة.





ثانيا البور سبلاي من الداخل والخلف.






بالنسبة لمروحة البورسبلاي يجب عند تشغيل الجهاز ان تشتغل لانها مهمة جدا في تبريد الكيس .

وكما اسلفنا سابقا عن وجود منفذ مزود الكهرباء للمزربورد الحديثة الرئيسي الذي يتكون من 24 فتحة .فالصورة

توضح مقبس البور سبلاي المزود لهذا المنفذ.

الصورة





كيف نعرف ان البور سبلي شغال ام لا ؟



اذا ضغطنا على زر البور لتشغيل الحاسوب .الكيس لم تشتغل !

طيب ممكن يكون العطل من المزربورد وليس من البور سبلي

كيف نتاكد؟

نفك كل مقابس البورسبلي من لوحة الام والهارديسك و و .




ونمسك مقبس لوحة الام الرئيسي ونوصل سلك صغير في مدخل السلك الاخضر مع مدخل السلك الاسود "كما في الصورة "



اذا اشتغلت مروحة البورسبلي . اذن البورسبلي سليم .

المشكلة تكون من شيء اخر ربما يكون من المزربورد او من زر البور " سنتكلم عنه لاحقا كيفية تبديل زر البور بزر الreset.

من أحد الاعطال الشائعة في البور سبلي هو عطل الفيوز الموجود داخل البورسبلي



كما في الصورة .



ويكون موجود في البور سبلي كما في الصورة .






سبب عطله دخول تيار كهربائي عالي على البور سبلي او انفصال الكهرباء عنه وجاءت بسرعة " انتم عارفين مشاكل الكهرباء في قطاع غزة خصوصا " وطبعا تاتي بواحد غيره من عند مهندس الالكترونيات او هو بصلحلك اياه

و احيانا يكون ملحوم في لوحة البور سبلي .

واذا اجت على هيك بسيطة احسن ما يعطل الهارديسك أو المزبورد من الكهرباء العالية
الرجوع الى أعلى الصفحة اذهب الى الأسفل
http://com-wa7a.yoo7.com/index.htm
صدى الصمت
صاحب الموقع
صاحب الموقع


ذكر
عدد الرسائل: 1590
العمر: 31
الإقامة : فلسطين
العمل/الترفيه: استاذ جامعي/ جامعة القدس المفتوحة
المزاج: الحمدلله
منتدى واحة الحاسوب:
تاريخ التسجيل: 26/10/2008

مُساهمةموضوع: رد: دورة صيانةأجهزة الحاسوب   الجمعة ديسمبر 05, 2008 5:10 pm

نتواصل معكم ضمن سلسلة دروس المرحلة الثانية

( مرحلة المكونات المادية للحاسوب )



ويسعدنا أن نتحدث لكم اليوم على وحدة المعالجة المركزية ( CPU)



بسم الله الرحمن الرحيم








وحدة المعالجة المركزية أو المعالج

cpu " central processing unit"




هو العقل المدبر للحاسوب ، يستقبل الاوامر ويعالجها ويعطينا نتائجها على شكل معلومات نستفيد منها ، من الناحية العتادية هو قطعة مربع الشكل وخفيف الوزن ولكن غالي السعر .



ويرافق المعالج ذاكرة تسمى الكاش "cach " باختصار هي ذاكرة تقوم بحفظ اكثر العمليات التى يقوم بها الcpu

وبالتالي بدلا من استيرادها من الRAM التي تقوم بالاستيراد من الذاكرة الثانوية


(قرص صلب, فلاش ميموري, وسائل التخزين المختلفة)



وهذه صورة للكاش ميموري









يتم استيرادها من الكاش فتؤدي الى تسريع الجهاز. وكلما زادت كلما كان اداء الجهاز افضل تصل سعتها لحد 6 ميجا بايت "في المعالجات الحديثة وصلت اعلى من كدة 12 ميجا بايت".






يوجد نوعان للمعالج .



نوع بأسنان "pin" ويسمى PGA اختصار Pin Grid Array.



كما في الصورة



.

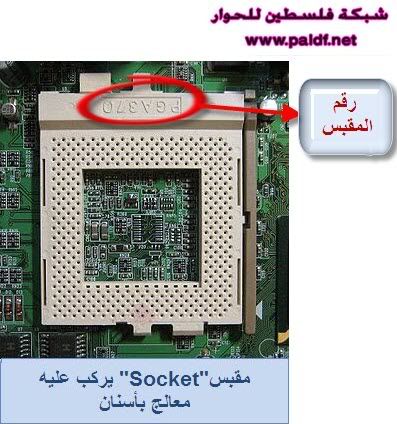

ويركب على مقبس المذربورد الذي له ثقوب .




كما في الصورة

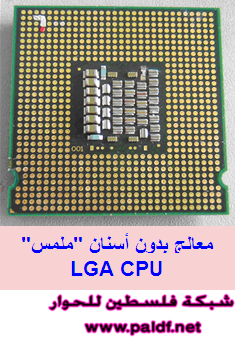

والاخر بدون اسنان ويسمى Touch " ملس أو ناعم " LGA اختصار Land Grid Arrayوهو الاحدث .



كما في الصورة



.

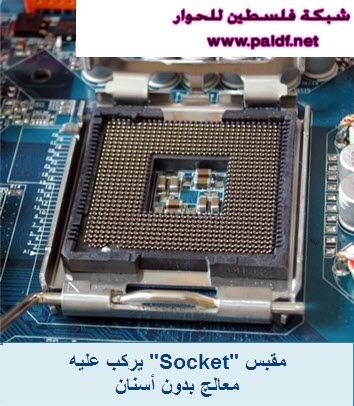

ويركب على مقبس المذربورد "الحديثة" الذي له اسنان .



كما في الصورة







-لكل مقبس مذربورد يوجد عليه رقم يجب ان تعرفه حتى تأتي بمعالج يتوافق معه .

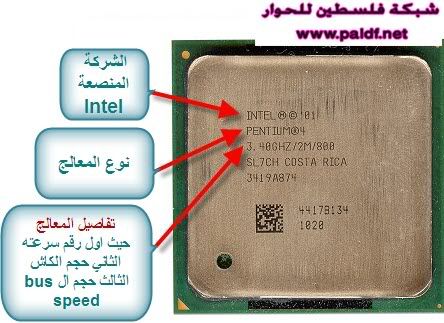

ويوجد على كل معالج تفاصيل له .



كما في الصورة








وهنا نظهر مكان تركيب الCPU على اللوحة الأم









أشهر شركتان في تصنيع المعالجات



1- Intel

2- AMD




وهذا الموقع يرتب لك أفضل المعالجات.



http://www.tomshardware.com/charts/c...6-CPU,370.html





بما أن المعالج هو العقل المدبر للحاسوب لذلك يجب ان تكون درجة حرارته منخفضة. فلذلك يثبت فوقه مروحة تسمى

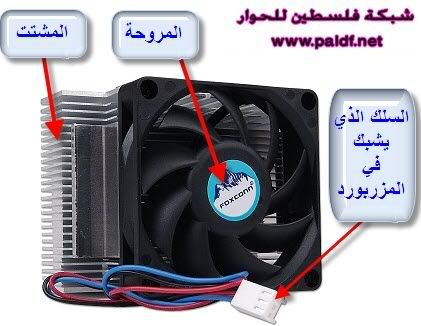

FAN CPU ويفصل بينه وبين المروحة "مشتت "

هو عبارة عن قطعة المنيوم تمتاز بالبرودة فيساعد على تخفيض درجة حرارة المعالج" .



كما في الصورة

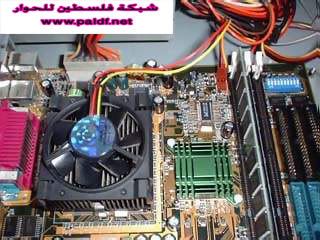

وفي هذه الصورة نظهر مكان تركيب المروحة ومشتتها على المعالج في اللوحة الأم







طبعا له عدة اشكال على حسب المزربورد والمعالج الي بدو يتثبت عليهم .

طيب شو الى بشغل المروحة ؟



هناك سلك يخرج منها يُشبك في المزربورد لتأخذ منها كهرباء وتشتغل "سنوصح لاحقا في تركيب جهاز الحاسوب".




فيجب ان لا تزيد درجة حرارة المعالج الى 70 درجة مئوية .



فإذا ارفعت درجة حرارة المعالج :



1 يؤدي هذا الى إرهاق الحاسوب .



2 إعادة تشغيل الحاسوب تلقائيا.




3 أحد أسباب بطء الحاسوب في تنفيذ بعض العمليات .



كيف نعرف درجة حرارة المعالج ؟



1- عن طريق البيوس "سنشرح عنه لاحقا".

2- عن طريق برامج "سنعطيها لاحقا ".

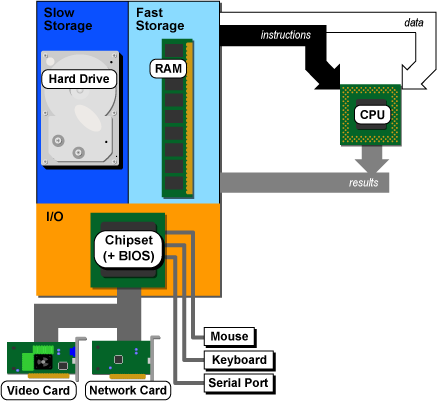

وهذه صورة نهائية لشبكة الحاسوب الداخلية ومن ضمنها موقع ( CPU)





الرجوع الى أعلى الصفحة اذهب الى الأسفل
http://com-wa7a.yoo7.com/index.htm
صدى الصمت
صاحب الموقع
صاحب الموقع


ذكر
عدد الرسائل: 1590
العمر: 31
الإقامة : فلسطين
العمل/الترفيه: استاذ جامعي/ جامعة القدس المفتوحة
المزاج: الحمدلله
منتدى واحة الحاسوب:
تاريخ التسجيل: 26/10/2008

مُساهمةموضوع: رد: دورة صيانةأجهزة الحاسوب   الجمعة ديسمبر 05, 2008 5:11 pm

[size=30]
وهاهي المرحلة الثانية ( مرحلة المكونات المادية ) تشارف على الإنتهاء .. فاغتنموها !!





الرام



ذاكرة الوصول العشوائي.

RAM "Random Access Memory
"




وهي الذاكرة الرئيسية في جهاز الحاسوب و من غيرها لن يعمل جهاز الحاسوب اطلاقا,

بخلاف الذواكر الاخرى الثانوية كالهاردديسك و الفلاش ميموري



وهي ذاكرة مؤقتة اي ان البيانات التى فيها يتم تفريغها آلياً بمجرد إعادة تشغيل الحاسوب أو عند إغلاق البرنامج الذي يستهلك جزء منها وسميت بالذاكرة العشوائية لأنها تستطيع الوصول إلى أي خلية تريدها بشكل مباشر (أي دون المرور على الخلايا الأخرى)ومن أي مكان.





مكونات الرام " كما في الصورة









الchips هي المسئولة هن تخزين البيانات لحين التعامل معها ." يجب عن مسك الرام الإبتعاد عن هذه الchips لانه ربما تخزن شحنات من جسم الإنسان تؤدي إلى عطل الرام" .






أنواع الرام :



1-DRAM يتواجد هذا النوع القديم جدا في لوحات المذبورد التى كانت تدعم معالج بينيوم 2 وهي ابطأ الانواع

من حيث bus speed وزمن الوصول للذاكرة.



bus speed : هي سرعة نقل البيانات .وكلما زاد حجمه كلما زاد أداء الرام .

فكان الbus speed 33 Mhz/s.





وهي صورة لها







ملاحظة: يوجد فرق بين الbus speed و سعة الرام "حجم الرام" الram sized . الbus speedكما قلنا .

وسعة الرام هي اقصى حد تخزن بها البيانات مثل رام 1 جيجا .







2- SDRAM


اختصار Single Data Rate Random Access Memory وهي تتواجد في لوحات المذبورد التي تدعم معلجات بينيوم 3 وبعض بينيوم 4 .



وهي اسرع من النوع الاول من حيث الBus speed و زمن الوصول .



فكان الbus speed



66 (Mhz/s)

100 (Mhz/s)

133 (Mhz/s)



وهي صورة لها








3- RDRAM

Rambus Dynamic Random Access Memory



وهي تتواجد فى لوحات المذبورد الخاصة بالمعالج (P4) وكانت تتميز بالسرعة العالية جدا التى كانت تصل من 400 إلى 800 (Mhz/s)



و تراوحت سعتها من 128 الى 265 ميجا فقط وقد كانت مكلفة جدا جدا فى وقتها هي واللوحة التى تدعمها أيضا اذا كانت تدعم لوحات مخصصة .وقد تم ايقاف تصنيعها , وظهر بديل لها وهو ال(DDRAM) وهو ما يستخدم حاليا.



صورة رقم




[/size]
الرجوع الى أعلى الصفحة اذهب الى الأسفل
http://com-wa7a.yoo7.com/index.htm
صدى الصمت
صاحب الموقع
صاحب الموقع


ذكر
عدد الرسائل: 1590
العمر: 31
الإقامة : فلسطين
العمل/الترفيه: استاذ جامعي/ جامعة القدس المفتوحة
المزاج: الحمدلله
منتدى واحة الحاسوب:
تاريخ التسجيل: 26/10/2008

مُساهمةموضوع: رد: دورة صيانةأجهزة الحاسوب   الجمعة ديسمبر 05, 2008 5:12 pm



4- DD RAM

Dual Data Rate Synchronous Dynamic Random Access Memory



وهي تتواجد فى لوحات المذربورد الخاصة بالمعالج (P4)وما فوق وهي أسرع من ال (SD RAM) من حيث سرعة(RAM BUS) وزمن الوصل للذاكرة (Access Time)وهي مناسبة للمستخدم من حيث السعر . ولقد حلت المعضلة التى تسببت بها (RDRAM) من حيث التوافق والسعر .



الBus Speed لها

200(Mhz/s)

266 (Mhz/s)


333 (Mhz/s)

400 (Mhz/s)

الى هنا كانت تسمى DDR 1



صورة ل DDR1









أما هؤلاء لDDR 2



533 (Mhz/s)


667 (Mhz/s)

800 (Mhz/s)

1066(Mhz/s)



صورة للDDR 2











ومؤخرا طلعت الDDr3 فالBus speed وصل إلى 1600 (Mhz/s)ولكن لم يلاحظ الاداء الجيد بها بعد.




كيف نفرق بين رام DDR1 و DDR2 ؟



1- من عدد الأسنان . حيث ان عدد أسنان ddr1 184 أما ال ddr2 240



2-الchpis لل ddr1 كبيرة . أما لل ddr2 صغيرة .



صورة









3- فتحة الddr1 مزيوحة 2 ميل على اليمين ." كما في الصورة "




صورة







سؤال كيف نريد ان نعرف هذه المذربورد ماذا يركب عليها DDR1 أم DDR2 ؟



صورة توضح ذلك .











في بعض الرامات نجد قطعة المنيوم على الchips لماذا ؟




هذا يسمى بالمشتت يعمل على تخفيف درجة حرارة الرام ويحمي الchips من التأثيرات الخارجية .



كما في الصورة ذو اللون الازرق.







افضل الشركات المصنعة للرام.



1- kingSton (هذه أفضل شركة) .

2- Micron


3- VData

4- Spectek

5- TwinMOS





سؤال لو كان عندي رام على الجهاز وأردت أن أضيف عليها رام تاني ماذا افعل ؟



بكل بساطة يجب عليك أن تأتي برام متوافقة مع الرام الأولى في الbus speed ونفس النوع.




وينصح عند اضافتها أن تضاف على نفس لون السلوت الموجود عليه الرام الأولى .



فمثلا لو كان الرام الأولى مركبة على السلوت الذي لونه أصفر(رقم1).عند اضافة رام اخرى يفضل أن تضاف على السلوت الأخر الذي لونه أصفر (رقم3).والعكس اذا كانت على سلوت رقم2 الثانية على السلوت رقم4 .



وتسمى هذا بتقنية ال dual channel " وتعني توزيع معالجة البيانات على سلوتين بدل سلوت واحد,فيينما يقوم سلوت في معالجة فالاخر يقوم بمعالجة بيانات اخرى في نفس الوقت.



ملاحظة :- عند أستخدام تقنية ال dual channel يجب ان تكون الرامتين نفس السعة"الحجم".




كما في الصورة







أما إذا كان سلتات الرام لونها واحد مش مشكلة تضع في أي مكان الرام الثانية ولكن سوف تكون ليس بكفاءة ال dual channel. ولكن ينصح بوضع الرام الاكبر سعة"حجم"في السلوت القريب من المعالج .



كما في صورة







لذلك ينصح عند شراء مذربورد ان تقوم بشراء رمتين ولتكن كل وحدة 1 جيجا "على سبيل المثال" واتركبهم dual channel .



سؤال طيب هل قد ما نريد ان تضع رامات ؟




إذا كان في المذبورد عدد السلوات مثلا 4 وأردنا أن نضع رامتين بسعة 4 جيجا والمزبورد الحد الأقصى له 3 جيجا .



لذلك اذا ركبنا 4 جيجا سوف يعترف ب3 جيجا. ونعرف ذلك من خلال الManual للمذربورد .

"أي كتلوج يأتي معها او من خلال موقعها على الإنترنت". كما في الصورة .









من المشاكل والأعراض التي تواجهنا في الرام :-



1-في المذبوردات "القديمة" اول اتشغل الحاسوب تعطي 3 صفارات طـويـــلة . أما في المذبوردات الحديثة عندما تشغل الجهاز لا يأتي أي شيء على الشاشة . "أكانها الشاشة لم تشتغل ".


2-أحد أسباب إعادة تشغيل الجهاز .

3-أحد أسباب ظهور الشاشة الزرقاء"شاشة الموت".



لحل هذه المشاكل والأعراض .



ربما يكون في الرام عليها غبرة فتقوم بفكها وبتنظيفها وتركيبها مرة أخرى بالمكان الصحيح او تغير السلوت إلى واحد اخر.



او بكون الرام قد حرقت , وذلك بتغير لون سن من أسنانها إلى اللون الأسود .
الرجوع الى أعلى الصفحة اذهب الى الأسفل
http://com-wa7a.yoo7.com/index.htm
صدى الصمت
صاحب الموقع
صاحب الموقع


ذكر
عدد الرسائل: 1590
العمر: 31
الإقامة : فلسطين
العمل/الترفيه: استاذ جامعي/ جامعة القدس المفتوحة
المزاج: الحمدلله
منتدى واحة الحاسوب:
تاريخ التسجيل: 26/10/2008

مُساهمةموضوع: رد: دورة صيانةأجهزة الحاسوب   الجمعة ديسمبر 05, 2008 5:13 pm





Hardisk ( القرص الصلب)






وهو وسيلة لتخزين الملفات والبيانات ونظام التشغيل والبرامج بكميات كبيرة بحسب سعته بشكل دائم حتى بعد اطفاء الكمبيوتر(هذا احد اختلافاته عن الذاكرة Ram التي لا تحتفظ بالبيانات الا لمدة محدودة وبكمية بيانات محددة فقط).



الهاردديسك من الخارج كما في الصورة







يوجد نوعان للهاردديسك :



IDE وهو بالاصل اسمو PATA والنوع الاخر SATA .






أولا الهاردديسك IDE "Parallel Advanced Technology Attachment PATA " .



شكل الهارديسك .



كما في الصورة







منفذه يكون على المذربورد كما في الصورة








صورة توضح كيبل الداتا للIDE 3.













من أحد أسباب بطء الجهاز كيبل الداتا للهاردديسك . وخصوصا لما يكون الكيبل مكون من 40 "سلك" يفضل ان يكون من 80 سلك .



كما في الصورة










ففي الكيبل المكون من 40 "سلك" تكون سرعة نقل البيانات فيه من 33 إالى 66 ميجا أما الكيبل المكون من 80 "سلك" تكون سرعة نقل البيانات فيه من 100 إالى 133 لذلك أسرع.





ثانيا الهاردديسك sata " Serial ATA (Advanced Technology Attachment



شكل الهارديسك .

كما في الصورة رقم










صورة توضح كيبل الداتا لل SATA . صورة رقم











وأفرق عن كيبل الIDE أصبح اسرع في نقل البيانات .ولن يأخذ حيز من الفراغ في الكيس بعكس كيبل IDE الذي يمنع من تبريد وتهوية الكيس بشكل جيد .



منفذه يكون على المذربورد كما في الصورة رقم










هناك هارديسك ساتا لا يكون له منفذ لكيبل الطاقة كما في الصورة الماضية . ولكن يوجد له منفذ أخر



ويكون كيبل الطاقة له كما في الصورة











ويشبك كما في الصورة








الرجوع الى أعلى الصفحة اذهب الى الأسفل
http://com-wa7a.yoo7.com/index.htm
صدى الصمت
صاحب الموقع
صاحب الموقع


ذكر
عدد الرسائل: 1590
العمر: 31
الإقامة : فلسطين
العمل/الترفيه: استاذ جامعي/ جامعة القدس المفتوحة
المزاج: الحمدلله
منتدى واحة الحاسوب:
تاريخ التسجيل: 26/10/2008

مُساهمةموضوع: رد: دورة صيانةأجهزة الحاسوب   الجمعة ديسمبر 05, 2008 5:14 pm

[size=30]


وايضا لو لم يوجد هذا الكيبل "في البور سبلي"يوجد تحويلة له كما في الصورة

















وأيضا يوجد هاردديسك ساتا له منفذين كيبل طاقة ولكن يجب ان تضع واحد فقط .


كما في الصورة















هذه صورة توضح الفرق بينهما من حيث سرعة نقل البيانات وسرعة القراءة . فقط نجد ان الساتا اسرع في نقل البينات من الاخر . صورة رقم
















مكونات الهاردديسك .



الهاردديسك من الداخل .



كما في الصورة
















الأقراص الدائرية Platters



يتكون الهارد من عدة اقراص دائرية الشكل وتكون متلاصقة فوق بعضها وكل الأقراص تكون مثبتة على عمود دوران مشترك تدور حوله بنفس السرعة وهذه الأقراص مغلفه بطبقة من ماده قابله للمغنطة حتى يمكن تخزين البيانات على سطحها على شكل شحنات.وكل قرص منهم مقسم الى مسارات Tracks وكل مسار مقسم الى قطاعات Sectors .



كما في الصورة









محور الدوران ومحركه :- يحرك الأقراص بتناسق حيث يثبت المحرك بالمحور نفسه أو يثبت تحته مباشرة وبحركة بمعدل ثابت تيرواح ما بين 3600 الى 7200 دورة في الدقيقة ويقاس ب RPM.






رؤوس القراءة والكتابة: تكتب وتقرا البيانات من والى الأقراص وعادة ما يكون هناك ما يكون هناك راس واحد لكل وجه قرص ويثبت كل رأس إالى ذراع واحد بحيث تتحرك الرؤوس بشكل متناسق.





ذراع الرأس : يحمل رؤوس القراءة والكتابة ويحركهم عبر الأقراص ويمكنه التحرك من المركز الى الحافة وبالعكس بمعدل يصل الى 50 مرة في الثانية.





أشهر أنواع الهاردسكات



western digital






كيف نريد ان نعرف العطل من الهاردديسك ؟



عندما تشغل الحاسوب يشتغل وتاتي الشاشة . ولكن تقف على شاشة سوداء .او يخبرك no detect disk .



فعند ذلك تأكد من توصيل الكوابل " كيبل الطاقة وكيبل الهاردديسك".





للمحافظة على الهاردديسك :-



قبل الحديث عن ذلك .. يجب أن ننوه أن الهاردسك هو أهم قطعة بالحاسوب ... لماذا؟


لانه يحوي جميع المعلومات التي تختص بك .. وخاصة أن كانت مهمة ومتعوب عليها ... فالذاكرة( Ram )تعوض و cpu برغم إرتفاع ثمنها ولكن تعوض .. أما معلومات الهاردسك إن خرب .. صعب تعوضيها بل شبه مستحيل



- 1يجب عندما نضعه في الكيس نضغه برفق ونثبته ببراغي حتى لا يتحرك .

2- وأيضا اذا أردنا ان نفكه من الكيس ونقله الى مكان ما يجب ان نفكه برفق.

3- عندما تقطع الكهرباء وبعد ذلك نشغل الحاسوب دعه يفحص "شاشة الفحص الزرقاء".

4-محاولة تجنب الفورمات قدر الامكان لانه يرهق الهاردسك أيضا


[/size]
الرجوع الى أعلى الصفحة اذهب الى الأسفل
http://com-wa7a.yoo7.com/index.htm
صدى الصمت
صاحب الموقع
صاحب الموقع


ذكر
عدد الرسائل: 1590
العمر: 31
الإقامة : فلسطين
العمل/الترفيه: استاذ جامعي/ جامعة القدس المفتوحة
المزاج: الحمدلله
منتدى واحة الحاسوب:
تاريخ التسجيل: 26/10/2008

مُساهمةموضوع: رد: دورة صيانةأجهزة الحاسوب   الجمعة ديسمبر 05, 2008 5:15 pm







كرت الشاشة

VGA "Vedio Graphic adspter"







هو بطاقة الكترونية يوضع في أحد منافذ المذربورد "منافذ خاصة PCI EXpress أو AGP " وربما يأتي مدمج مع المذربورد ويخرج منه مقبس ليوصل فيه كيبل الشاشة فهو وسيط بين الحاسوب والشاشة.فلذلك هو أحد الأجزاء الرئيسية من أجزاء الحاسوب.

فتتفاوت استخدام هذه الكروت حسب المستخدم, فالكروت المدمجة مناسبة للعمل المكتبي ,بينما الكروت ضعيفة ومتوسطة السرعة الغير المدمجة مناسبة لأعمال تحرير الفيديو والصورة بالاضافة الى بعض الالعاب ,والأنواع القوية مناسبة للالعاب الحديثة.





أجزاء كرت الشاشة .



كما في الصورة









-معالج الكرت GPU Chipset




وهي شريحة موجود عليها المشتت الحراري والمروحة. وتقوم هذه الشريحة بمعالجة كافة العمليات التي تجري في الكارت , فكلما كانت سريعة كلما كان معالجة الرسوم والصور سريعة وواضحة.



- ذاكرة كارت الشاشة "وهي منفصلة عن رام الحاسوب"



كبر حجم ذاكرة كارت الشاشة لاتزيد من سرعة كارت الشاشة كما يفهم البعض, لكن يزيد من دقة و وضوح الصورة. فكلما ازداد حجم ذاكرة الكارت كلما ازدادات وضوح معالم الصورة , وهذه جدا مفيدة في الالعاب الجديدة , حيث نجد ان بعض معالم الصورة لاتظهر في بعض الكروت التي تمتلك احجام صغيرة من الذاكرة وظهورها في الكروت ذات احجام كبيرة من الذاكرة.

تتراوح احجام الذاكرة في الكروت من 1 ميغا بايت الى 512 ميغابايت .



كيف نعرف انو هذا الكرت كرت شاشة ؟



ننظر إلى مخرجه اذا كان له ازرق .فإذا كرت شاشة .




صورة









أنواع شقوق "منافذ" كروت الشاشة :-





PCI لم يتطور كثيرا .



وهي صورة له ولمنفذه على المذربورد










AGP:اختصار لـ Accelerated Graphics Port,



وله القدرة على نقل 2133 ميجا بيت في الثانية.

والأن يعتبر قديم "على وشك الزوال"والكروت المتوفرة بهذا المدخل لا تعطي أداء جيد مع الألعاب الحديثة والرسوميات العالية.



وهي صورة له ولمنفذه على المذربورد










PCI-Express :-



وهو المخرج الجديد الذي تم استبداله مكان AGP "احدث من AGP" "يأتي مع المذربوردات الحديثة".

وله القدرة على نقل 4000 ميجا بيت في الثانية.





وهي صورة له ولمنفذه على المذربورد









هذه الصورة توضح اختلاف كرتي الشاشة من نوع AGP و PCI Express .










لذلك لا يمكن تركيب كرت AGP على منفذ PCI Express والعكس صحيح .







وهذه الصورة توضح اختلاف منفذ كرت الشاشة من نوع AGP و PCI Express وايضا PCI على المذربورد .





الرجوع الى أعلى الصفحة اذهب الى الأسفل
http://com-wa7a.yoo7.com/index.htm
صدى الصمت
صاحب الموقع
صاحب الموقع


ذكر
عدد الرسائل: 1590
العمر: 31
الإقامة : فلسطين
العمل/الترفيه: استاذ جامعي/ جامعة القدس المفتوحة
المزاج: الحمدلله
منتدى واحة الحاسوب:
تاريخ التسجيل: 26/10/2008

مُساهمةموضوع: رد: دورة صيانةأجهزة الحاسوب   الجمعة ديسمبر 05, 2008 5:16 pm








قد نجد مقابس في المذربوردات مثل ما في الصورة







هذا مقبس لكرت شاشة ويسمى Pci Express x1 . أما الذي شُرح سابقا x16 فهذا أسرع وأقوى من x1 .



وهي صورة له









أشهر شركتين في تصنيع كروت الشاشة .




1- NVidia

2- ATI



وهذا الموقع يرتب لك أفضل الكروت.



http://www.tomshardware.com/charts/g...Score,538.html



من أعطال كروت الشاشة :-



عندما نشغل الحاسوب لا تشتغل الشاشة ويطلع الحاسوب صفارة طويلة + 2 صغار .

ولحلها يمكن ان يكون غير مثبت كويس أو بسبب الغبرة .




لو تعطل كرت الشاشة المدمج وكان على المذربورد يوجد منفذ AGP او PCI Express فيمكن تركيب كرت خارجي .وأيضا لو لم يتعطل الكرت المدمج يمكنك تركيب كرت خارجي " مثلا اردت ان تطور جهازك وتريد ان تلعب عليه الالعاب الحديثة ".





منافذPCI - Peripheral Component Interconnect توجد داخل لوحات الأم "بالعادة يكون لونها أبيض"ويختلف عدد المنافذ من مذربورد إلى أخرى ويتم فيه تثبيت الكروت التى تتوافق معها مثل المودم أو كروت الصوت والديجتال والشبكة.



صورة








كيف نعرف اسم الكرت ؟



تعرف اسم الكروت التي تركب على PCI ليس من خلال لوحتها الالكترونية ولكن من خلال مداخلها .



فكرت الشبكة يكون له مدخل واحد كما في الصورة ويركب به RJ45 لتوصيل الحاسوب بشبكة او جهاز اخر .



صورة








وكرت المودم له مدخلان .ويركب بهما RJ11 أ, 12 .

كما في الصورة







كرت USB .



كما في الصورة








وهكذا على الكروت الأخرى.



منافذ USB - Universal Serial Bus.



أصبح جزءا من كل حاسوب في اواخر التسعينيات وعن طريقه يمكن توصيل ماوس ,لوحة مفاتيح,كميرا ويب,واقراص صلبة و فلاشات ميموري وأشياء اخرى.

فكان اول ظهوره بطيء في نقل البيانات وكان يطلق عليه USB1.1 "يكون لون فتحة سوداء" ولكن الان اصبح اسرع فكان نقل البيانات 12 ميجابيت في الثانية والان اصبح 480 ميجابيت ويسمى USB2.0"يكون لون فتحة بيضاء".


وكما أنه يتم إستخدام فتحة ال USB دون الحاجة لفتح جهاز الكمبيوتر من الداخل .

صورة لمدخل USB





الرجوع الى أعلى الصفحة اذهب الى الأسفل
http://com-wa7a.yoo7.com/index.htm
القطة السوداء
مشرفة
مشرفة


انثى
عدد الرسائل: 2465
العمر: 26
العمل/الترفيه: طالبة
المزاج: لا تعليق
منتدى واحة الحاسوب:
تاريخ التسجيل: 17/11/2008

مُساهمةموضوع: رد: دورة صيانةأجهزة الحاسوب   الجمعة ديسمبر 05, 2008 7:07 pm


الرجوع الى أعلى الصفحة اذهب الى الأسفل
محمودبكر
عضو جديد
عضو جديد


ذكر
عدد الرسائل: 1
العمر: 19
الإقامة : مصر
العمل/الترفيه: طالب ثانوى
المزاج: عال
منتدى واحة الحاسوب:
تاريخ التسجيل: 22/08/2011

مُساهمةموضوع: رد: دورة صيانةأجهزة الحاسوب   الإثنين أغسطس 22, 2011 1:13 am

شكرا
ولكن عندى مشكله فى البور سبلاى انى ما افتح لعبه الجهاز يطفى تلقائيا الويندز شغال ولكن الجهاز يطقى كليا ارجو المساااااااعده
الرجوع الى أعلى الصفحة اذهب الى الأسفل


دورة صيانةأجهزة الحاسوب

استعرض الموضوع السابق استعرض الموضوع التالي الرجوع الى أعلى الصفحة
صفحة 1 من اصل 1

 مواضيع مماثلة

-
» من هو مخترع الحاسوب ( جهاز الكمبيوتر )
» دورة القراءة السريعة
» نتائج امتحان شهادة البكالوريا دورة جوان 2012 بالأرقام
» النتائج الكتابية لمسابقة الإلتحاق بالمدرسة العليا للقضاء دورة 2012
» نتائج شهادة التعليم المتوسط لولاية بومرداس دورة جوان 2012

صلاحيات هذا المنتدى:لاتستطيع الرد على المواضيع في هذا المنتدى
ˆ~¤®§][©][ منتدى واحة الحاسوب ][©][§®¤~ˆ ::  ::  :: -
